囊式蓄能器
  • 囊式蓄能器

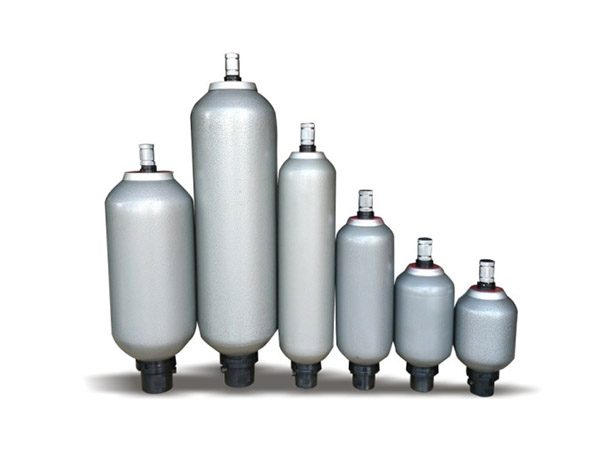

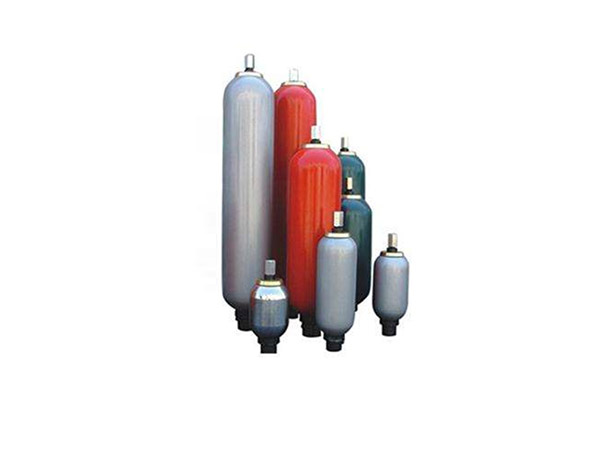

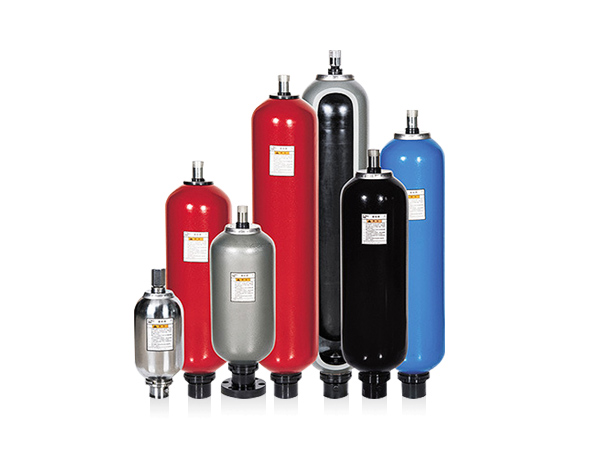

囊式蓄能器

结构型式：A型-小口，AB型-大口
公称容积：0.4~250L
设计压力：10、20、31.5Mpa
连接方式：L-螺纹连接，F-法兰连接
工作介质：Y-液压油 R-乳化液 EG-水乙二醇
介质温度：-20℃~+90℃

产品概述

1.产品概述

NXQ系列国标囊式蓄能器是朝日液压公司生产的结构形式为胶囊式的蓄能器，由于其在储蓄能量，稳定压力，减少能耗，补偿漏损等方面具有出色的特点，因此在被广泛使用于汽车、机械机床、石油、航天航空等行业领域。

2.工作原理

囊式蓄能器主要就是利用气体(一般为氮气)的可压缩性原理来蓄能的，其具体原理如下：在皮囊的内部充入氮气，外部则是由液压油包围，而当液压油不断增多时，皮囊就受到挤压而变形，气体体积遂之缩小，气压增大，这就是蓄能过程；而当气体膨胀时，液压油不断被排出，这就是释放能量的过程。

3.型号说明

NXQ _ ※ _ ※ / ※ _ ※ _ ※

名称代号：液压囊式蓄能器

结构形式：A-小口、AB-大口

公称容量：0.4～150L

公称压力：10、20、31.5MPa

连接方式：L-螺纹、F-法兰

工作介质：A-液压油 Ra-乳化液

4.内部结构及外形尺寸

囊式蓄能器主体部分是皮囊与壳体，而重要部分就是皮囊，这也是决定产品质量、寿命的关键因素。皮囊的最上面的内孔有内螺纹，和充气单向阀连接，充气口里面有一个单向阀，阀芯后面有一个弹簧。皮囊和单向阀的接合面用紫铜垫密封。需要注意的是，对于不同容积和压力的皮囊，其单向阀及各种辅助密封圈一般都是可以通用的。

囊式蓄能器结构尺寸

5.技术参数
型号（Model）
公称压力（MPa）
公称容量（L）
连接方式
基本尺寸（mm）
重量（Kg）
L
F
H
DM
ΦD1
ΦD2
ΦD3
ΦD4
n-D5
ΦD6
H1
H2
ΦD
NXQ※-0.4/※-L-※

10


















 20

















  31.5
0.4
250

M27×2





32
       （32×1.9）
52

89
3
NXQ※-0.63/※-L-※
0.63
320

3.5
NXQ※-1/※-L-※
1
315

114
5.5
NXQ※-1.6/※-L/F-※
1.6
355
370
M42×2
40
50
       （50×3.1）
97
130
6-Φ17
50
       （50×3.1）
66
25
152
12.5
NXQ※-2.5/※-L/F-※
2.5
420
435
15
NXQ※-4/※-L/F-※
4
530
545
18.5
NXQ※-6.3/※-L/F-※
6.3
700
715
25.5
NXQ※-10/※-L/F-※
10
660
685
M60×2
50
65
       （65×3.1）
125
160
6-Φ22
70
       （70×3.1）
85
32
219
48
NXQ※-16/※-L/F-※
16
870
895
63
NXQ※-25/※-L/F-※
25
1170
1195
84
NXQ※-40/※-L/F-※
40
1690
1715
119
NXQ※-20/※-L/F-※
20
690
715
M72×2
70
80
       （80×3.1）
150
200
6-Φ26
80
       （80×3.1）
105
40
299
92
NXQ※-25/※-L/F-※
25
780
805
105
NXQ※-40/※-L/F-※
40
1080
1110
135
NXQ※-63/※-L/F-※
63
1500
1530
191
NXQ※-80/※-L/F-※
80
1810
1840
241
NXQ※-100/※-L/F-※
100
2220
2250
290
NXQ※-100/※-L/F-※
100
1315
1360
M100×3
100
115
       （115×3.1）
220
255
8-Φ26
115
       （115×5.7）
115
50
426
441
NXQ※-160/※-L/F-※
160
1915
1960
552
NXQ※-200/※-L/F-※
200
2315
2360
663
NXQ※-250/※-L/F-※
250
2915
2960
786

括号内为O型密封圈尺寸，O型密封圈标准GB1235-76 注：1Mpa=10bar=10.2kg/cm2

6.产品认证

制造许可证：蓄能器是一种压力容器，必须遵守压力容器的规范，其设计、制造和试验需按照标准进行;安装、设置其它零部件和运行应按照压力容器的技术规则。我公司已持有国家质量监督检验疫总局颁发的特种设备制造许可证：(A1级压力容器许可证)许可证编号：TS2210185-2009，为蓄能器的制造提供可靠的质量安全保证。

7.订货说明

pa，公称容量25L，壳体结构为小口。工作介质为液压油，连接方式为螺纹连接的囊式蓄能器：NXQA-25/20-
